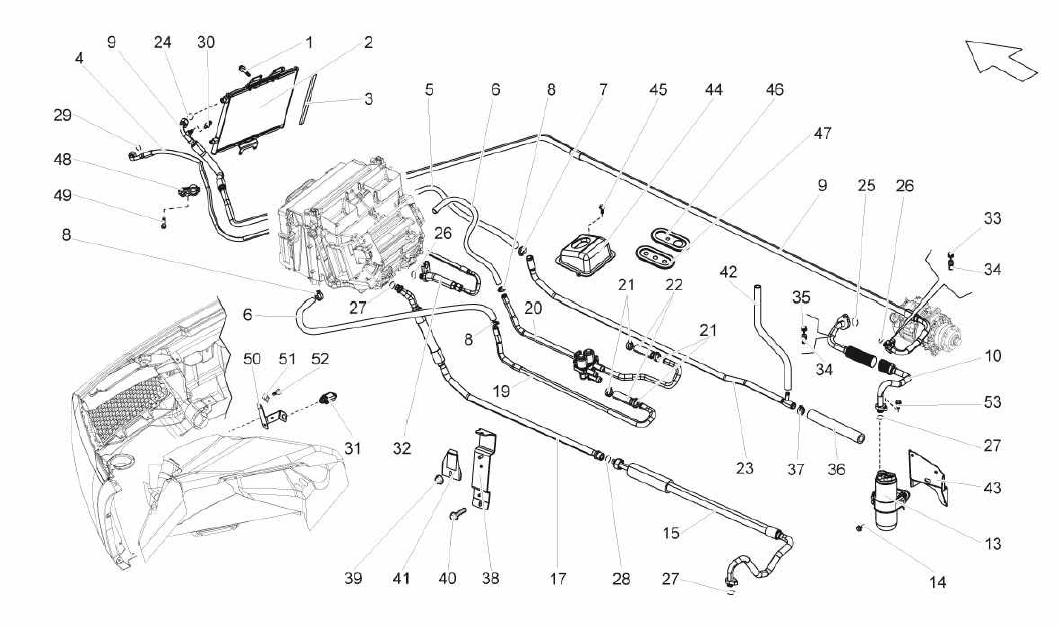

AIR CONDITIONING SYSTEM

AIR CONDITIONING SYSTEM

Location Part # Quantity* Description Price Add To Cart
1 N10095502 6 SCREW (M6X15) Unavailable
2 400260401A 1 A/C CONDENSER Unavailable
3 400820261 2 GASKET Unavailable
4 400260709 1 PIPE Unavailable
5 400819371 1 SLEEVE Unavailable
6 400819370 2 SLEEVE Unavailable
7 N10166201 2 CLAMP Unavailable
8 N10255601 4 CLAMP Unavailable
9 400260701B 1 PIPE Unavailable
10 400260741 1 PIPE Unavailable
13 8E0820193E 1 DEHYDRATOR FILTER Unavailable
14 N0903411 3 SCREW (M6X62.00) Unavailable
15 400260740A 1 PIPE Unavailable
17 400260740 1 PIPE Unavailable
19 400819270 1 LH PIPE Unavailable
20 400819269 1 RH PIPE Unavailable
21 N0245107 4 CLAMP Unavailable
22 400819372 2 SLEEVE Unavailable
23 400820665 1 PIPE Unavailable
24 8A0260749A 1 O-RING Unavailable
25 8E0260749C 1 O-RING Unavailable
26 4E0260749A 2 O-RING Unavailable
27 4E0260749C 3 O-RING Unavailable
28 8A0260749A 1 O-RING Unavailable
29 8A0260749A 1 O-RING Unavailable
30 8E0959126 1 PRESSURE SENSOR Unavailable
31 8Z0820535 1 TEMPERATURE SENSOR Unavailable
32 0 0 Unavailable
32 1 PIPE (CANNOT BE SOLD SEPARATELY - SEE REF. 4) Unavailable
33 400820853A 1 PLUG Unavailable
34 400820855 2 VALVE Unavailable
35 400820853 1 PLUG Unavailable
36 400819268A 1 PIPE Unavailable
37 N0245203 2 CLAMP Unavailable
38 400121079A 2 BRACKET Unavailable
39 N90367502 4 NUT Unavailable
40 N90533002 4 SCREW (M6X20) Unavailable
41 400121068 2 BRACKET Unavailable
42 400819377 1 PIPE Unavailable
43 400260759C 1 BRACKET Unavailable
44 400820955A 1 COVER Unavailable
45 WHT001190 2 SCREW (M5X12) Unavailable
46 400820099A 1 GASKET Unavailable
47 400819028A 1 GASKET Unavailable
48 8E0260759A 1 SUPPORT Unavailable
49 N10470701 1 SCREW M6X50 Unavailable
50 400820536A 1 BRACKET Unavailable
51 N0454281 2 CLIP Unavailable
52 N10405502 2 SCREW Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
