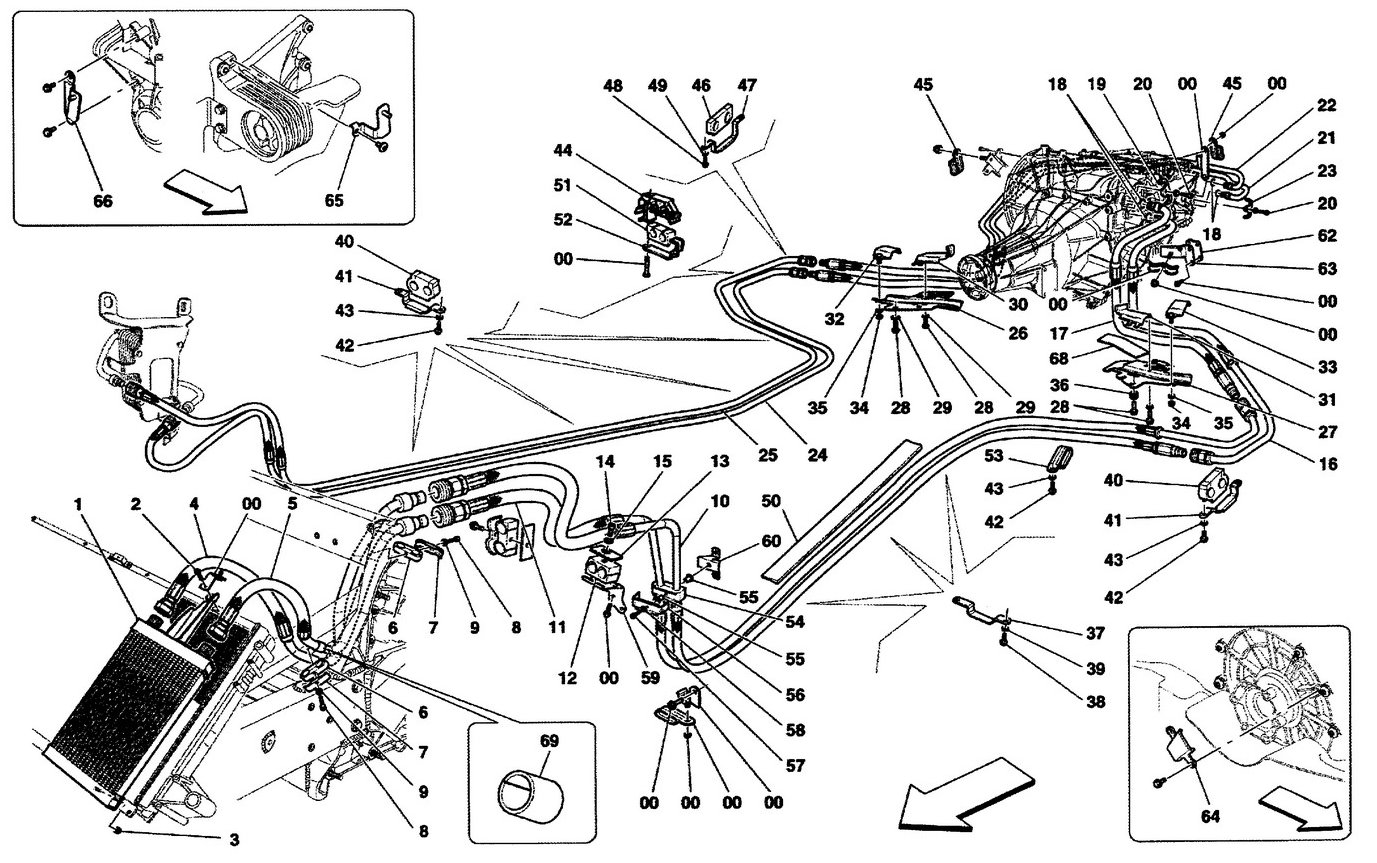

LUBRICATION AND GEARBOX OIL COOLING-1

LUBRICATION AND GEARBOX OIL COOLING-1

Location Part # Quantity* Description Price Add To Cart
1 240626 1 OIL RADIATOR Unavailable
2 16285227 1 SCREW Unavailable
3 14059311 2 NUT Unavailable
4 247898 1 Radiator Oil Delivery Hose $499.83
5 257318 1 Radiator Oil Return Hose $839.69
6 252281 2 SUPPORT $8.61
7 247942 2 SMALL PLATE $11.25
6 14305834 2 SCREW Unavailable
9 11181874 2 WASHER Unavailable
10 254866 1 OIL RADIATOR UNDERFLOOR DELIVERY PIPE -Not as spare part- -Replaced by 254866- $6.00
10 254866 1 OIL RADIATOR UNDERFLOOR DELIVERY PIPE $6.00
11 254867 1 OIL RADIATOR UNDERFLOOR RETURN PIPE -Not as spare part- -Replaced by 254867- $2,919.87
11 254867 1 OIL RADIATOR UNDERFLOOR RETURN PIPE $2,919.87
12 251186 2 CLIP $9.34
13 249634 1 SMALL PLATE $7.15
14 14359324 1 SCREW Unavailable
15 14496524 1 WASHER $0.90
16 254864 1 REAR RADIATOR OIL DELIVERY TUBE -Not as spare part- -Replaced by 254864- $859.94
16 254864 1 REAR RADIATOR OIL DELIVERY TUBE $859.94
17 250738 1 REAR RADIATOR OIL RETURN TUBE $689.16
18 14453481 4 GASKET -Not as spare part- -Replaced by 254644- Unavailable
18 254644 4 GASKET $0.90
19 253463 1 FORK -Not as spare part- -Replaced by 253463- $50.91
19 253463 1 FORK $50.91
20 231628 2 SCREW Unavailable
21 247905 1 REAR EXCHANGER OIL DELIVERY TUBE $772.98
22 247904 1 REAR EXCHANGER OIL RETURN TUBE $778.44
23 253631 1 FORK -Not as spare part- -Replaced by 253631- $49.57
23 253631 1 FORK $49.57
24 254871 1 OIL EXCHANGER UNDERFLOOR DELIVERY PIPE -Not for RHD- -Not as spare part- $908.22
- 0 -Replaced by 254871- Unavailable
24 254871 1 OIL EXCHANGER UNDERFLOOR DELIVERY PIPE -Not for RHD- $908.22
24 253648 1 OIL EXCHANGER UNDERFLOOR DELIVERY PIPE -Valid for RHD- Unavailable
25 254870 1 OIL EXCHANGER UNDERFLOOR RETURN PIPE -Not for RHD- -Not as spare part- $1,292.45
- 0 -Replaced by 254870- Unavailable
25 254870 1 OIL EXCHANGER UNDERFLOOR RETURN PIPE -Not for RHD- $1,292.45
25 253649 1 OIL EXCHANGER UNDERFLOOR RETURN PIPE -Valid for RHD- Unavailable
26 252469 1 R.H. BRACKET PROTECTION $47.97
27 252949 1 L.H. BRACKET PROTECTION $48.94
28 16287224 8 SCREW Superseded
29 12642024 4 WASHER Unavailable
30 252470 1 R.H. BRACKET $16.85
31 252950 1 L.H. BRACKET Unavailable
32 252471 1 R.H. BRACKET $15.29
33 252951 1 L.H. BRACKET $9.16
34 14059214 2 NUT Unavailable
35 12643724 2 WASHER Superseded
36 232869 4 PAD $38.33
37 249157 3 BRACKET $18.23
38 14305221 6 SCREW Unavailable
39 11181874 6 WASHER Unavailable
40 243337 3 SUPPORT $17.38
40 243319 1 SUPPORT $15.81
41 243340 3 SMALL PLATE $8.99
41 243321 1 SMALL PLATE $8.77
42 14305221 10 SCREW Unavailable
43 11181874 10 WASHER Unavailable
44 249057 2 CLIP $3.94
45 139512 3 BRACKET WITH SHEATH $2.78
46 248303 1 SUPPORT $20.60
47 251688 1 SMALL PLATE $14.41
48 14305221 2 SCREW Unavailable
49 11181874 2 WASHER Unavailable
50 253359 1 PROTECTIVE SPONGE $9.44
51 249058 1 SUPPORT $7.67
52 249059 1 SMALL PLATE $16.12
53 248454 2 BRACKET WITH SHEATH $9.16
54 243397 1 SUPPORT $16.75
55 243399 2 BUSHING Unavailable
56 243398 1 SMALL PLATE $13.70
57 14305924 1 SCREW Superseded
58 11181874 1 WASHER Unavailable
59 249073 1 BRACKET $30.17
60 248309 1 BRACKET $194.47
61 249075 1 ANTIROTATION BRACKET -Image not available- Unavailable
62 247328 1 BRACKET $648.22
63 247329 1 BRACKET $648.08
64 249196 1 BRACKET $15.08
65 247932 1 BRACKET $22.45
66 249217 1 BRACKET $16.00
67 236484 1 BRACKET -Image not available- Unavailable
68 253360 1 PROTECTIVE SPONGE $1.56
69 251202 1 RUBBER SLEEVE $7.80

* Quantity shown indicates the number of pieces used in the diagram.
