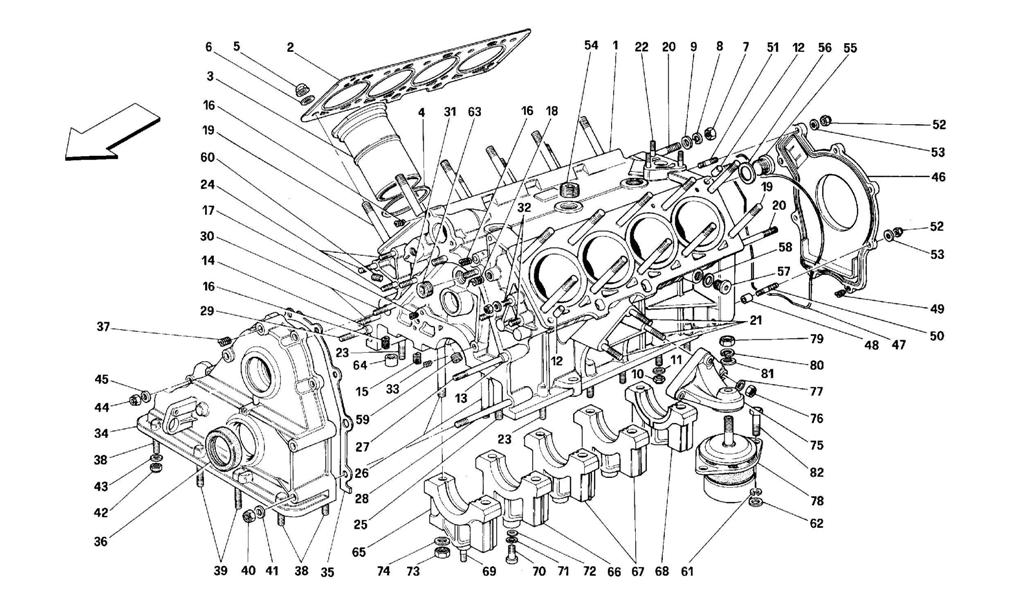

CRANKCASE

CRANKCASE

Location Part # Quantity* Description Price Add To Cart
- 152538 1 COMPLETE CRANKCASE $11,385.48
1 ------ 1 CRANKCASE
-Not as spare part-
-With complete crankcase-
Unavailable
2 152029 2 GASKET $317.65
3 136875 8 CYLINDER LINER Unavailable
4 136258 8 GASKET $6.50
5 136269 20 NUT $20.89
6 136270 20 WASHER $8.61
7 133988 4 NUT Unavailable
8 127497 4 WASHER $0.90
9 14496621 4 WASHER Unavailable
10 16104411 12 NUT $0.90
11 12604479 12 WASHER $4.83
12 152627 4 DOWEL $4.28
13 100052 1 DOWEL $2.64
14 100041 1 DOWEL $8.91
15 13525770 1 THREADED INSERT Unavailable
16 13525870 7 THREADED INSERT Unavailable
17 13525570 2 THREADED INSERT $2.86
18 13526070 2 THREADED INSERT Unavailable
19 137507 20 STUD $55.66
20 13547135 4 STUD $15.27
21 13546621 6 STUD $7.35
22 13543524 3 STUD Unavailable
23 13543324 12 STUD Unavailable
24 12354524 3 STUD $36.07
25 13516624 3 STUD Unavailable
26 104075 10 STUD $13.78
27 13953224 1 STUD $29.94
28 13450724 1 STUD $14.31
29 13544024 1 STUD $0.90
30 13543921 2 STUD $1.22
31 13543424 4 STUD Unavailable
32 13543324 2 STUD Unavailable
33 13525470 2 THREADED INSERT Unavailable
34 ------ 1 FRONT COVER
-Not as spare part-
-With complete crankcase-
Unavailable
35 150077 1 GASKET $39.20
36 133628 1 GASKET $110.33
37 13525870 2 THREADED INSERT Unavailable
38 13543324 4 STUD Unavailable
39 13543824 2 STUD Superseded
40 102742 2 NUT Unavailable
41 12638601 2 WASHER $0.90
42 16104411 6 NUT $0.90
43 12604479 6 WASHER $4.83
44 16104411 7 NUT $0.90
45 12601374 7 WASHER $0.90
46 142471 1 REAR COVER $707.66
47 142472 1 O-RING $21.36
48 103038 2 DOWEL Unavailable
49 13525570 2 THREADED INSERT $2.86
50 13541124 2 STUD Unavailable
51 13540820 4 STUD Superseded
52 15896214 6 NUT Unavailable
53 12620479 6 WASHER Unavailable
54 14325540 3 PLUG $11.59
55 10275011 2 PLUG $2.21
56 10263460 2 GASKET Superseded
57 150731 2 WATER OUTLET PLUG $4.67
58 10280060 2 GASKET $0.90
59 10269650 2 PLUG $2.90
60 14326150 1 PLUG Unavailable
61 127497 4 WASHER $0.90
62 14496609 4 WASHER Unavailable
63 10269850 1 PLUG Unavailable
64 145326 1 BUSHING $3.57
65 ------ 1 FRONT HAT
-Not as spare part-
-With complete crankcase-
Unavailable
66 ------ 1 FRONT INTERMEDIATE HAT
-Not as spare part-
-With complete crankcase-
Unavailable
67 ------ 2 INTERMEDIATE CENTRAL AND REAR HAT
-Not as spare part-
-With complete crankcase-
Unavailable
68 ------ 1 REAR HAT
-Not as spare part-
-With complete crankcase-
Unavailable
69 13516624 1 STUD Unavailable
70 10902724 1 SCREW Unavailable
71 127494 1 WASHER $0.90
72 12644424 1 WASHER $0.90
73 6103841 10 NUT $12.48
74 103842 10 WASHER $3.84
75 133285 2 ENGINE FIXING SUPPORT $617.91
76 133988 6 NUT Unavailable
77 11190579 6 WASHER Unavailable
78 139469 2 FLEXIBLE PAD Unavailable
79 16101521 2 NUT Unavailable
80 127498 2 WASHER Unavailable
81 14496701 2 WASHER Unavailable
82 15970624 4 SCREW $5.58

* Quantity shown indicates the number of pieces used in the diagram.
