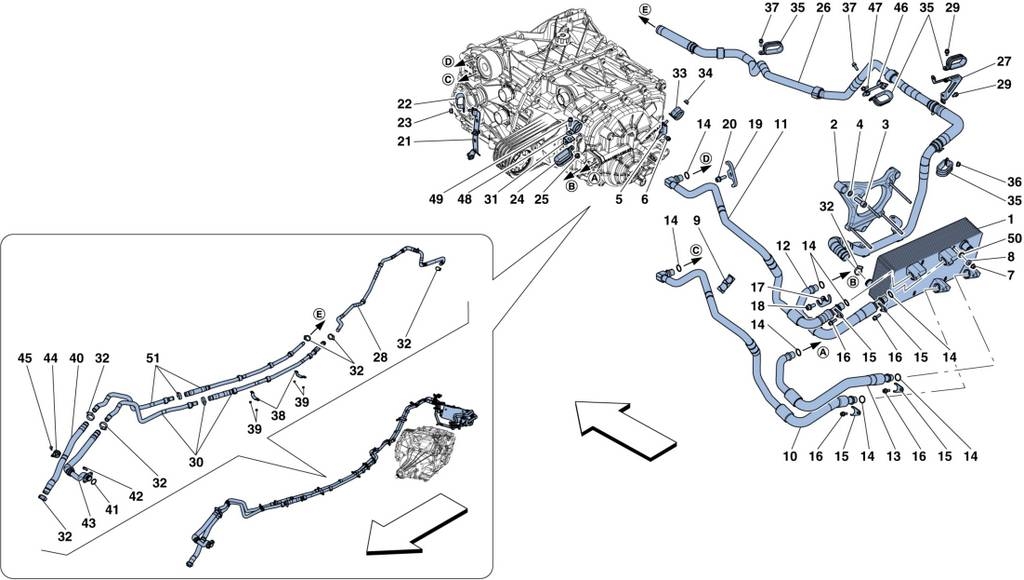

GEARBOX LUBRICATION AND COOLING

GEARBOX LUBRICATION AND COOLING

Location Part # Quantity* Description Price Add To Cart
1 326420 1 Oil Heat Exchanger $1,569.83
2 318265 1 Oil Heat Exchanger Mounting Frame $107.27
3 14307534 3 Screw $3.39
4 12648321 3 Washer Unavailable
5 313795 1 Bracket $19.45
6 233600 1 Screw 6x12 Unavailable
7 14058421 4 Nut $1.38
8 13604015 4 Shim $1.02
9 264810 1 Shim $5.08
10 334873 1 ATF Fluid Delivery Pipe $391.60
11 262813 1 ATF Fluid Return Pipe $449.62
12 334874 1 Gl Oil Return Pipe $223.57
13 334875 1 Gl Oil Delivery Pipe $245.31
14 254644 8 O-Ring Gasket $0.90
15 262827 4 Fork $18.15
16 231617 4 Screw 6x18 Unavailable
17 261824 1 Fork $28.52
18 248471 1 Screw 8x20 $1.38
19 236479 1 Fork Superseded
20 231628 1 Screw 8x25 Unavailable
21 313202 1 Staffa Lato Sx Dct $31.85
22 265771 1 Bracket $2.58
23 14040611 1 Nut M6 $2.25
24 61712500 1 P Clip Bracket With Sheath D24 $2.05
25 14040611 1 Nut M6 $2.25
26 313182 1 Rear Water Delivery Pipe $761.96
27 322932 1 Staffa Ogg. Tubi H2O Raffred $35.20
28 313181 1 Rear Water Return Pipe $510.32
29 233600 2 Screw 6x12 Unavailable
30 281462 1 Water Return Pipe Complete $342.91
31 142060 1 Bracket $7.98
32 262111 7 Screw Collar $1.93
33 10442090 1 P Clip Bracket With Sheath D26 Superseded
34 14040611 1 Nut M6 $2.25
35 248454 4 Bracket With Sheath $9.16
36 14040611 1 Nut M6 $2.25
37 231617 2 Screw 6x18 Unavailable
38 266783 2 Bracket Unavailable
39 14040611 4 Nut M6 $2.25
40 336732 1 Engine Compartment Water Del $388.29
41 264447 1 Toroid Ring Unavailable
42 231619 2 Screw 6x22 Unavailable
43 327733 1 Front Water Return Hose $124.56
44 10442290 1 P Clip Bracket With Sheath Unavailable
45 16286024 1 Screw 6x16 Unavailable
46 273830 1 Bracket $38.10
47 231617 1 Screw 6x18 Unavailable
48 10442190 1 P Clip Bracket With Sheath Unavailable
49 233600 1 Screw 6x12 Unavailable
50 12647624 4 Washer D 6.45-16x2 Unavailable
51 281461 1 Water Delivery Pipe Complete $279.00

* Quantity shown indicates the number of pieces used in the diagram.
