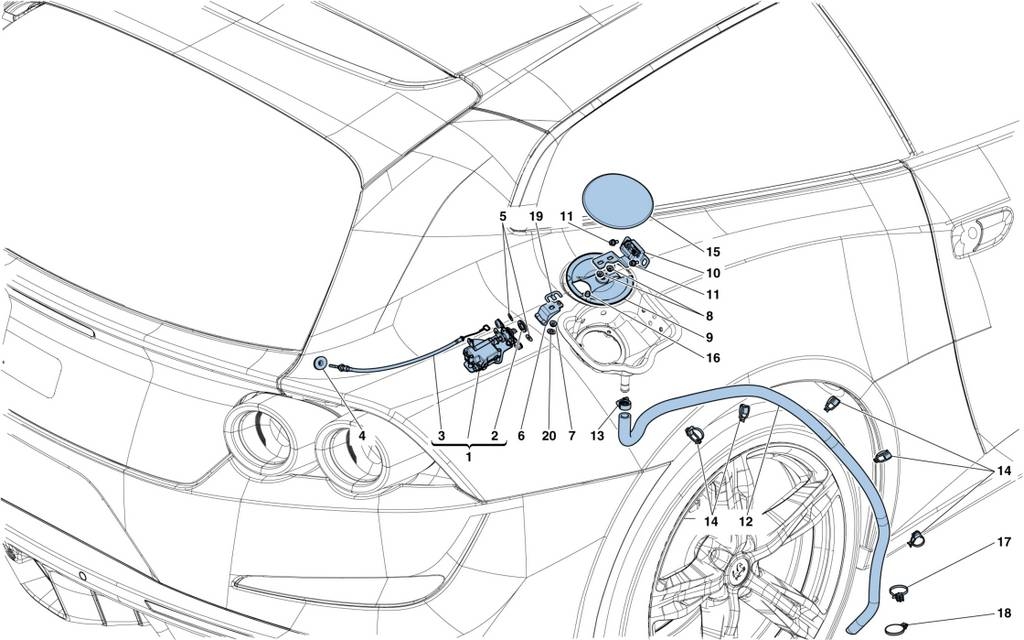

FUEL FILLER DOOR AND OPENING MECHANISMS

FUEL FILLER DOOR AND OPENING MECHANISMS

Location Part # Quantity* Description Price Add To Cart
1 86009000 1 Fuel Filler Flap Actuator Complete $126.88
2 67067600 1 Gasket $3.43
3 85111100 1 Compl. Actuator Bowden Cable $101.67
4 10396180 1 Rubber Ring $3.39
5 12638124 4 Washer $0.90
6 83993500 1 Striker For Actuator;Applicable up to Ass. No. 158666- -No longer supplied- -Replaced by 807824 $57.25
6 807824 1 Striker For Actuator;For vehicles up to Ass.ly No. 158666 also order nut 10725017 ref.7, washer 13579178 ref.20, cover 820881 ref.9, hinge 807822 ref.10 and fuel filler flap 985807818 ref.15- -Applicable from Ass. No. 158667 $7.63
7 14059111 1 Nut M5;Applicable up to Ass. No. 158666 Unavailable
7 10725017 1 Nut;Applicable from Ass. No. 158667 Unavailable
8 14059111 2 Nut M5 Unavailable
9 87740700 1 Inner Cover For Fuel Filler;Applicable up to Ass. No. 158666- -Applicable until depletion Unavailable
9 820881 1 Inner Cover For Fuel Filler;For vehicles up to Ass.ly No. 158666 also order nut 10725017 ref.7, washer 13579178 ref.20, striker 807824 ref.6, hinge 807822 ref.10 and fuel filler flap 985807818 ref.15- -Applicable from Ass. No. 158667- -Applicable aft $16.13
10 83993700 1 Hinge Complete;Applicable up to Ass. No. 158666 $92.78
10 807822 1 COMPL. HINGE;For vehicles up to Ass.ly No. 158666 also order nut 10725017 ref.7, washer 13579178 ref.20, striker 807824 ref.6, cover 820881 ref.9 and fuel filler flap 985807818 ref.15- -Applicable from Ass. No. 158667 $86.65
11 11566227 2 Screw 5x14 Unavailable
12 88983100 1 Drain Pipe $20.98
13 13000190 1 Hose Clip 10-16mm $0.90
14 177553 4 Clamp $0.90
15 87214611 1 Fuel Filler Flap;Applicable up to Ass. No. 158666- -Applicable until depletion Unavailable
15 985807818 1 Fuel Filler Flap;For vehicles up to Ass.ly No. 158666 also order nut 10725017 ref.7, washer 13579178 ref.20, striker 807824 ref.6, cover 820881 ref.9 and hinge 807822 ref.10- -Applicable from Ass. No. 158667- -Applicable after depletion of 87214611 $317.75
16 84933800 2 Rubber Unavailable
17 69708300 1 Clip $1.56
18 217854 1 Clamp 170mm Unavailable
19 84046900 1 Spacer Plate Unavailable
20 13579178 1 Washer 5X1;Applicable from Ass. No. 158667 Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
