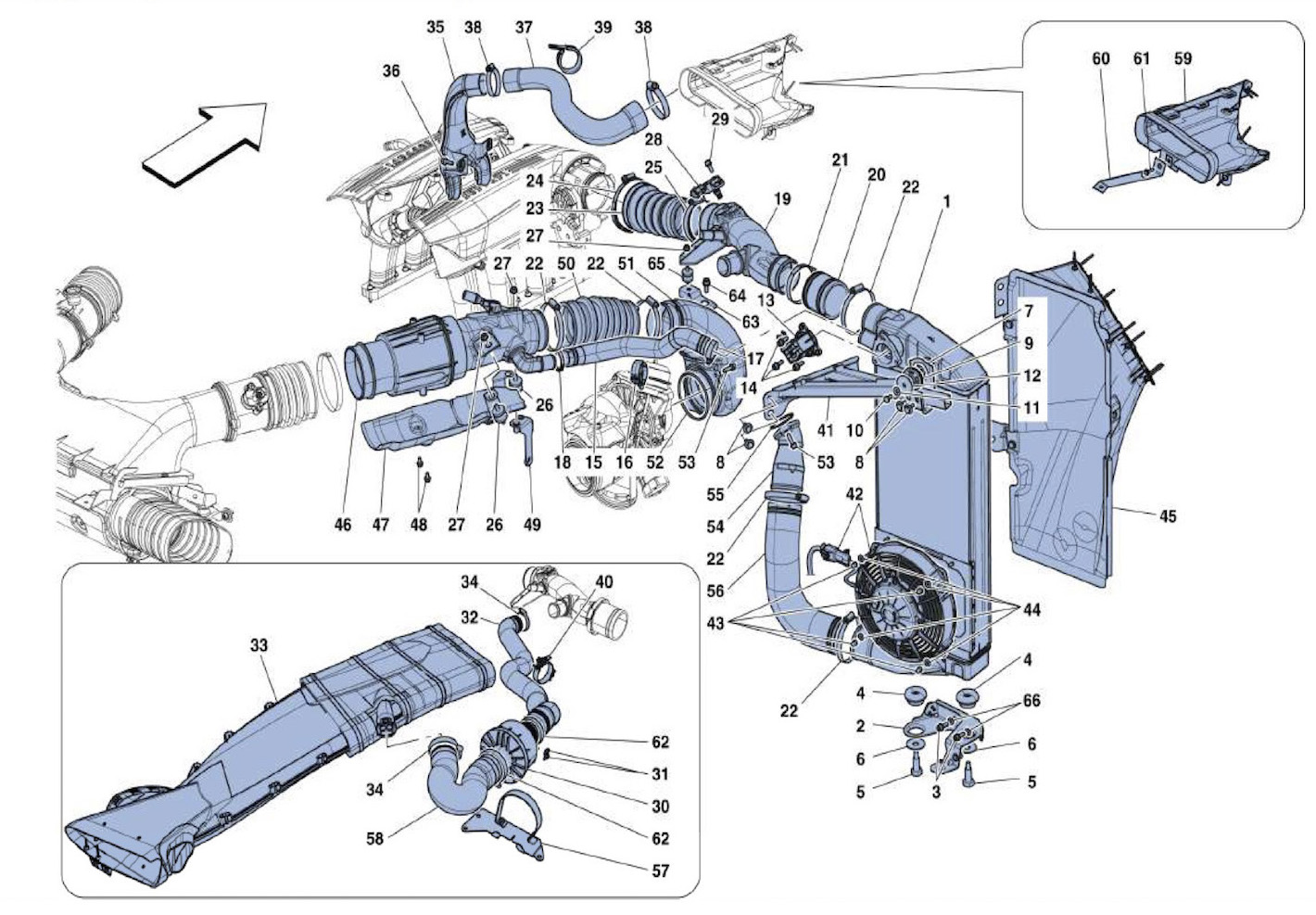

INTERCOOLER

INTERCOOLER

Location Part # Quantity* Description Price Add To Cart
1 324494 1 RH INTERCOOLER Unavailable
1 324495 1 LH INTERCOOLER Unavailable
2 321019 1 RH INTERCOOLER LOWER FASTENER BRACKET-APPLICABLE UP TO ASS. NO. 131954- $128.11
2 321020 1 LH INTERCOOLER LOWER FASTENER BRACKET-APPLICABLE UP TO ASS. NO. 131954- $128.11
2 325297 1 RH INTERCOOLER LOWER FASTENER BRACKET-APPLICABLE FROM ASS. NO. 131955- $36.80
2 325299 1 LH INTERCOOLER LOWER FASTENER BRACKETBOOK MISPRINT RH SHOULD BE LH -APPLICABLE FROM ASS. NO. 131955- $36.80
3 16286721 4 SCREW-APPLICABLE FROM ASS. NO. 131955- -NO LONGER SUPPLIED- -REPLACED BY 14304824- $1.30
3 14304824 4 SCREW 6X55-APPLICABLE FROM ASS. NO. 131955- $0.90
4 290935 4 RADIATOR MOUNTING BUSH $7.76
5 316040 4 SCREW $6.33
6 13578801 4 WASHER Unavailable
7 313559 2 UPPER INTERCOOLER FASTENER BRACKET $22.45
8 81591700 8 SCREW 6X18-M6 X 18- $2.68
9 290938 2 INTERCOOLER FASTENER RUBBER BUSH $10.76
10 10902024 2 SCREW $0.90
11 12620474 2 WASHER $0.90
12 66121400 2 SPACER $13.48
13 315495 2 DUMP-VALVE $191.33
14 231618 6 ALLEN HEAD SCREW 6X20-M6 X 20- Unavailable
15 319273 1 RH DUMP VALVE RUBBER PIPE $78.09
15 321178 1 LH DUMP VALVE RUBBER PIPE $78.09
16 310150 2 CLIP $1.81
17 296779 2 HOSE CLAMP 20 TO 32MM $8.81
18 224271 2 CLIP D.29.9-3 $1.87
19 322654 1 RH PIPE FROM INTERCOOLER TO THROTTLE BODY $143.62
19 322655 1 LH PIPE FROM INTERCOOLER TO THROTTLE BODY $140.80
20 307646 2 HOSE UNION $130.16
21 296785 2 HOSE CLAMP 60 TO 80MM $15.35
22 296785 10 HOSE CLAMP 60 TO 80MM $15.35
23 318185 2 CONNECTOR HOSE ON THROTTLE BODY $255.41
24 303232 2 COLLAR $6.23
25 311609 2 COLLAR $3.82
26 285553 4 VIBRATION DAMPER Unavailable
27 14040614 6 NUT 6MM Unavailable
28 272880 2 PRESSURE AND TEMPERATURE SENSOR $39.14
29 231617 2 SCREW 6X18-M6 X 18- Unavailable
30 310096 2 SOUND GENERATOR $232.17
31 314100 4 RIVET Unavailable
32 314129 2 PIPE FROM RESONATOR TO QUARTERLIGHT $43.08
32 320478 1 PIPE FROM INTAKE DUCT TO RH SOUND GENERATOR $127.46
32 320479 1 PIPE FROM INTAKE DUCT TO LH SOUND GENERATOR $127.46
33 87352700 1 RH FLANK DUCT COMPLETE-APPLICABLE UNTIL DEPLETION- Unavailable
33 87352800 1 LH FLANK DUCT COMPLETE-APPLICABLE UNTIL DEPLETION- Unavailable
33 88353900 1 RH FLANK DUCT COMPLETE-APPLICABLE AFTER DEPLETION OF 87352700- $488.74
33 88354000 1 LH FLANK DUCT COMPLETE-APPLICABLE AFTER DEPLETION OF 87352800- $488.74
34 296782 4 HOSE CLAMP 32-50MM $11.61
35 325076 1 RH COIL COOLING PIPE $61.94
35 325077 1 LH COIL COOLING PIPE $61.94
36 231617 4 SCREW 6X18-M6 X 18- Unavailable
37 324947 2 COILED PIPE D=34 L=445 $272.87
38 296782 4 HOSE CLAMP 32-50MM $11.61
39 10448890 2 BRACKET WITH SHEATH Unavailable
40 292206 2 PIPE RETAINER CLIP $1.08
41 86694400 1 LH UPPER TRELLIS COMPLETE $142.71
41 86694500 1 RH UPPER TRELLIS COMPLETE $142.71
42 319950 2 ELECTRIC FAN FOR INTERCOOLER $395.83
43 168698 8 NUT 5X11 Unavailable
44 14446624 8 WASHER Unavailable
45 87493300 1 LH INTERCOOLER DUCT COMPLETE $279.94
45 87494000 1 RH INTERCOOLER DUCT COMPLETE $266.60
46 320387 1 RH PIPE FROM FILTER BOX TO TURBO $363.53
46 320388 1 LH PIPE FROM FILTER BOX TO TURBO $363.53
47 320389 1 RH INTAKE PIPE HEAT SHIELD Superseded
47 320390 1 LH INTAKE PIPE HEAT SHIELD Superseded
48 16284927 4 SCREW 5X10 Unavailable
49 319019 1 RH DUCT MOUNTING BRACKET $26.94
49 319020 1 LH DUCT MOUNTING BRACKET $26.94
50 322660 1 RH INTAKE DUCT SLEEVE $125.68
50 324304 1 LH INTAKE DUCT SLEEVE $197.11
51 325566 1 RH TURBO DUCT COMPLETE $499.97
51 325567 1 LH TURBO DUCT COMPLETE $383.28
52 125521 2 SEAL RING $13.15
53 231619 8 SCREW 6X22-M6 X 22- Unavailable
54 317448 1 RH HOSE CONNECTOR WITH FLANGE $224.40
54 317449 1 LH HOSE CONNECTOR WITH FLANGE $235.62
55 132829 2 O RING $1.73
56 325097 1 RH HOSE $972.33
56 325098 1 LH HOSE $972.33
57 320480 1 RH SOUND GENERATOR MOUNTING BRACKET $41.29
57 320481 1 LH SOUND GENERATOR MOUNTING BRACKET $41.29
58 324215 2 COILED PIPE D=40 L=245 $244.15
59 87196800 1 LH FLANK DCT DUCT $525.99
59 87196900 1 RH FLANK DCT DUCT $525.99
60 87340700 1 LH REAR SUBSTRUCTURE DCT MOUNTING BRACKET $46.67
60 87341000 1 RH REAR SUBSTRUCTURE DCT MOUNTING BRACKET $46.67
61 11626124 4 SCREW-M6 X 25- $1.68
62 262116 4 COLLAR $3.46
63 328222 2 HIGH PRESSURE PIPE ADJUSTER BRACKET $19.73
64 81290900 2 SCREW 6X20X22 Unavailable
65 225408 2 CYLINDRICAL BUSHING $8.06
66 12646624 4 WASHER 6.15-15X1.5 Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
