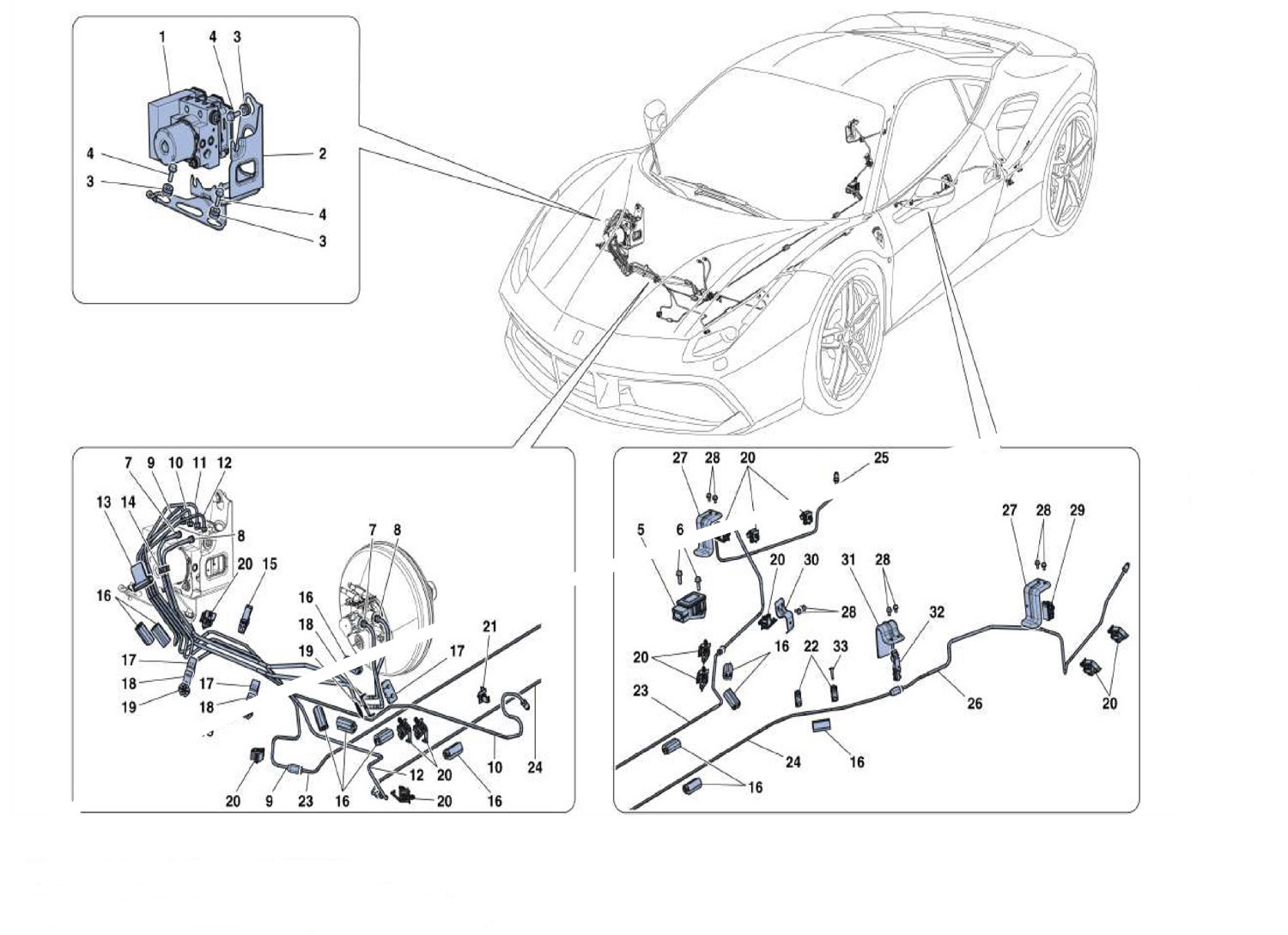

BRAKE SYSTEM

BRAKE SYSTEM

Location Part # Quantity* Description Price Add To Cart
1 324856 1 HYDRAULIC UNIT -No longer supplied- -Replaced by 324856- $4,288.31
1 324856 1 HYDRAULIC UNIT $4,288.31
2 305932 1 BRACKET -Not for GD- $107.71
2 316707 1 BRACKET -Applicable for GD- $107.71
3 232869 3 PLUG $38.33
4 16287224 3 SCREW Superseded
5 317783 1 YAW SENSOR -Applicable until depletion- $581.47
5 317783 1 YAW SENSOR -Applicable after depletion of 206070- $581.47
6 16286124 2 SCREW -M6 X 20- Unavailable
7 305343 1 FRONT PUMP BRAKE PIPE MC2 -Not for GD- $80.79
7 316780 1 FRONT PUMP BRAKE PIPE MC2 -Applicable for GD- $88.61
8 305339 1 REAR PUMP BRAKE PIPE MC1 -Not for GD- $80.79
8 316779 1 REAR PUMP BRAKE PIPE MC1 -Applicable for GD- $84.39
9 313590 1 REAR RH BRAKE PIPE -Not for GD- $61.94
9 324973 1 REAR RH BRAKE PIPE -Applicable for GD- $68.23
10 318984 1 FRONT LH BRAKE PIPE -Not for GD- $78.99
10 316776 1 FRONT LH BRAKE PIPE -Applicable for GD- $65.51
11 313588 1 FRONT RH BRAKE PIPE -Not for GD- $68.23
11 316775 1 FRONT RH BRAKE PIPE -Applicable for GD- $82.58
12 318982 1 REAR LH BRAKE PIPE -Not for GD- $64.61
12 325065 1 REAR LH BRAKE PIPE -Applicable for GD- $61.94
13 254195 1 CLIP -Not for GD- $1.73
14 255286 1 CLIP -Not for GD- $1.10
15 234286 1 CLIP $1.93
16 262737 14 RUBBER RETAINER $6.33
17 278412 3 PILLORY BLOCK FOR 2 PIPES $11.35
18 279844 3 RETAINER PLATE $5.20
19 67315400 3 WASHER $0.90
20 301063 13 CLIP $1.02
21 309527 2 CLIP $2.42
22 234285 2 CLIP Unavailable
23 310659 1 UNDERBODY REAR RH BRAKE PIPE $61.94
24 316287 1 UNDERBODY REAR LH BRAKE PIPE $62.83
25 315798 1 REAR SUBFRAME RH BRAKE PIPE $96.04
26 315800 1 REAR SUBFRAME LH BRAKE PIPE $96.04
27 317585 2 CLIP HEAT SHIELD $46.67
28 16285211 8 SCREW -M5 X 20- -No longer supplied- -Replaced by 256323- Unavailable
28 256323 6 SCREW -M5 X 16- Unavailable
29 312163 1 CLIP $1.17
30 317589 1 CLIP HEAT SHIELD -No longer supplied- Unavailable
31 317588 1 CLIP HEAT SHIELD $46.67
32 284622 1 CLIP Unavailable
33 218200 2 SCREW -M5 X 30- Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
