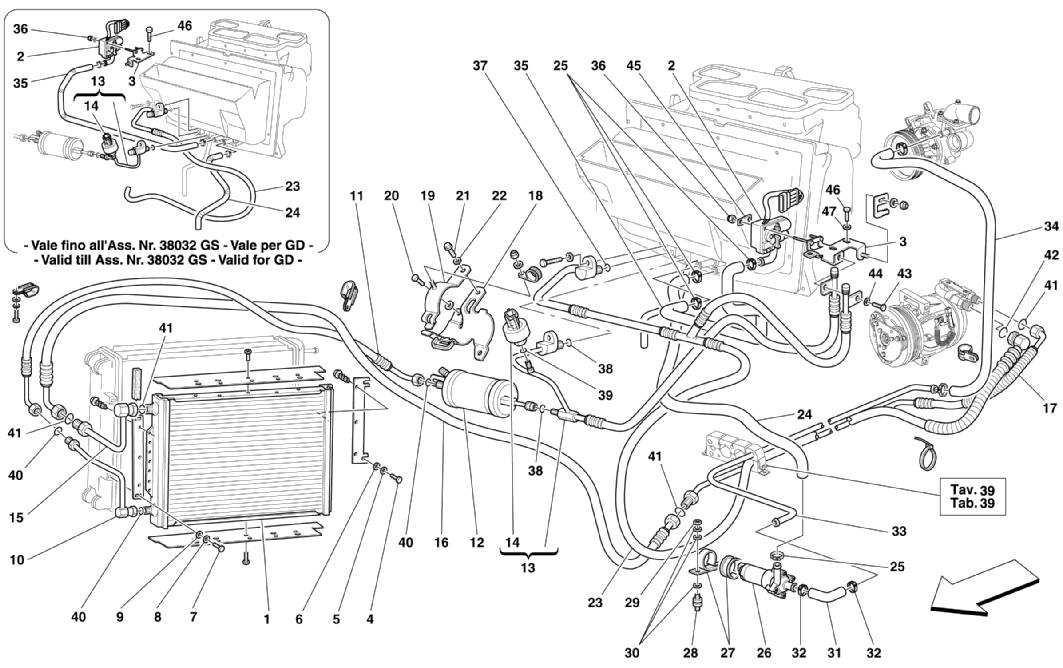

AIR CONDITIONING SYSTEM

AIR CONDITIONING SYSTEM

Location Part # Quantity* Description Price Add To Cart
1 178565 1 A.C. CONDENSER Unavailable
2 65066400 1 TGK VALVE $336.07
3 65848400 1 BRACKET FOR VALVE FIXING -Valid till Ass. Nr. 38032 -Not for RHD $9.46
3 65882200 1 BRACKET FOR VALVE FIXING -Valid for RHD $14.07
3 66150300 1 BRACKET FOR VALVE FIXING -Valid from Ass. Nr. 38033 -Not for RHD $21.46
4 10902124 3 SCREW $0.90
5 12601274 3 WASHER $0.90
6 14496424 3 WASHER Superseded
7 60909500 1 SCREW $2.48
8 12601274 1 WASHER $0.90
9 12643724 1 WASHER Superseded
10 65830900 1 DELIVERY METAL PIPE $353.93
11 65830700 1 HOSE FROM CONDENSER TO FILTER $267.72
12 65628300 1 DEHYDRATING FILTER $265.95
13 66090200 1 PIPE FROM FILTER TO A.C. SYSTEM -Valid for RHD $857.65
13 65898700 1 PIPE FROM FILTER TO A.C. SYSTEM -Valid till Ass. Nr. 38032 -Not for RHD Unavailable
13 66147900 1 PIPE FROM FILTER TO A.C. SYSTEM -Valid from Ass. Nr. 38033 -Not for RHD Unavailable
14 65628200 1 PRESSOSTAT $179.61
15 65830800 1 INLET METAL PIPE $303.61
16 65830600 1 PIPE FROM UNDERFLOOR PIPE TO CONDENSER -Not for RHD $317.21
16 65744300 1 PIPE FROM UNDERFLOOR PIPE TO CONDENSER -Valid for RHD $311.10
17 65230500 1 UNDERFLOOR DELIVERY TUBE FROM COMPRESSOR Unavailable
18 65880700 1 FILTER SUPPORT -Valid for RHD $18.92
18 65539400 1 FILTER SUPPORT -Not for RHD $7.15
19 65547700 1 BRACKET -Not for RHD $4.85
19 65880900 1 BRACKET -Valid for RHD $5.77
20 10902224 2 SCREW $0.90
21 13840511 1 SCREW -Not as spare part -Replaced by 68721400 $4.61
21 68721400 1 SCREW $1.08
22 12644424 2 WASHER $0.90
23 65921100 1 PIPE FROM A.C. SYSTEM TO COMPRESSOR -Valid till Ass. Nr. 38032 LHD -Valid for RHD $265.24
23 66148000 1 PIPE FROM A.C. SYSTEM TO COMPRESSOR -Valid from Ass. Nr. 38033 LHD -Not for RHD $564.18
24 65460800 1 PIPE FROM MINIMUM PUMP TO A.C. SYSTEM -Not for RHD $178.29
24 65744600 1 PIPE FROM MINIMUM PUMP TO A.C. SYSTEM -Valid for RHD $47.24
25 13000390 4 SCREW COLLAR $0.93
26 65460300 1 MINIMUM PUMP $441.38
27 63994900 1 COMPLETE BRACKET $8.20
28 142202 2 PAD $31.30
29 15896214 2 NUT Unavailable
30 10571570 2 WASHER Unavailable
31 65460700 1 PIPE FROM UNDERFLOOR PIPE TO MINIMUM PUMP $94.05
32 13000390 2 SCREW COLLAR $0.93
33 65231400 1 WATER PIPE UNDERFLOOR $81.50
34 65831500 1 PIPE FROM WATER PUMP TO UNDRFLOOR PIPE $181.38
35 65231700 1 PIPE FROM A.C. HEATER TO TGK VALVE -Not for RHD $32.36
35 65744700 1 PIPE FROM A.C. HEATER TO TGK VALVE -Valid for RHD $57.39
36 14078010 2 NUT -Valid till Ass. Nr. 38032 LHD -Valid for RHD Unavailable
36 62790300 2 NUT -Valid from Ass. Nr. 38033 LHD -Not for RHD $0.90
37 66309800 1 O.R. GASKET $5.16
38 66309700 2 O.R. GASKET $14.62
39 66309600 1 O.R. GASKET $2.42
40 66309300 2 O.R. GASKET $1.97
41 66309400 4 O.R. GASKET $22.37
42 66309500 1 O.R. GASKET $22.37
43 10977524 1 SCREW -Valid from Ass. Nr. 38033 -Not for RHD $0.90
44 11188079 1 WASHER -Valid from Ass. Nr. 38033 -Not for RHD Unavailable
45 65929400 1 SMALL PLATE -Valid from Ass. Nr. 38033 -Not for RHD $2.38
46 11193274 2 SCREW -Valid from Ass. Nr. 38033 LHD -Not for RHD Unavailable
46 15210624 2 SCREW -Valid till Ass. Nr. 38032 LHD -Valid for RHD $2.98
47 11193274 2 WASHER -Valid from Ass. Nr. 38033 LHD -Not for RHD Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
