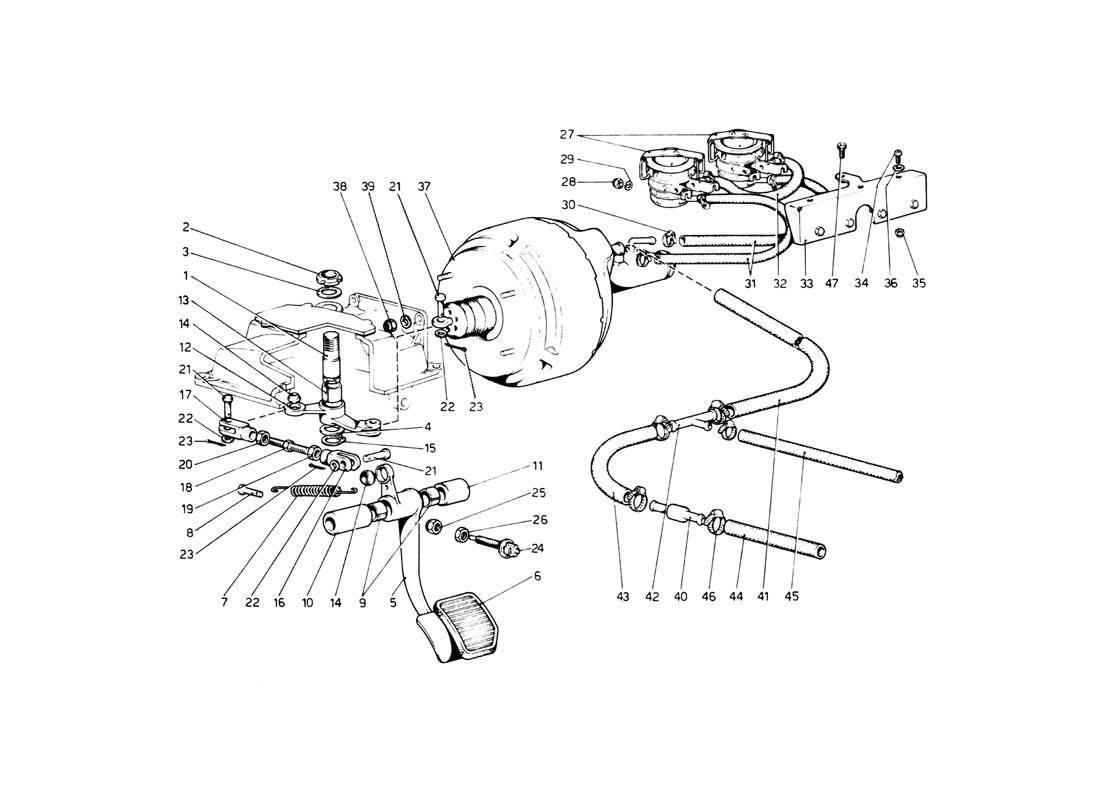

BRAKE HYDRAULIC SYSTEM

BRAKE HYDRAULIC SYSTEM

Location Part # Quantity* Description Price Add To Cart
1 106081 1 Perno supporto leva rinvio servofreno $76.45
2 106082 1 Ghiera Superseded
3 106084 2 Rondella $9.68
4 108382 1 Rondella $14.66
5 107249 1 Pedale freno $610.79
6 106950 1 Gommino protezione pedale $39.61
7 104895 1 Molia richiamo pedale $32.66
8 104896 1 Perno tenuta molla $47.75
9 103163 2 Boccola sul pedale freno $8.08
10 104902 1 Distanziale fra pedali $53.43
11 104903 1 Distanziale $60.51
12 108313 1 Leva rinvio servofreno $108.83
13 100787 1 Boccola $9.46
14 100424 2 Snodo sferico Unavailable
15 11066876 1 Anello elastico Unavailable
16 104910 1 Forcellino
Filetto sinistro
$13.26
17 104911 1 Forcellino $32.42
18 104912 1 Vite registro $30.71
19 103157 1 Controdado
Filetto sinistro
Superseded
20 103160 1 Controdado Superseded
21 10033411 3 Perno Superseded
22 103167 2 Rondella $4.49
23 10796301 3 Copiglia Unavailable
24 101663 1 Interruttore per luci arresto $75.94
25 101662 1 Dado paracolpi $4.36
26 10791211 1 Dado per registro interruttore Unavailable
27 105577 2 Vaschetta per liquido freni Unavailable
28 12574211 4 Dado Superseded
29 10519401 4 Rondella Superseded
30 102604 6 Fascetta Superseded
31 105857 2 Tubo collegamento vaschette al servofreno $11.53
32 105944 1 Tubo collegamento vaschette $42.83
33 105945 1 Staffa sostegno vaschette $26.00
34 106196 3 Vite Unavailable
35 12574211 3 Dado Superseded
36 10262660 3 Guarnizione Unavailable
37 105230 1 Servofreno completo di pompa in tandem Superseded
38 16104411 4 Dado $0.90
39 12601371 4 Rondella Superseded
40 101538 1 Valvola non ritorno Superseded
41 110749 1 Tubo dal servofreno al 3 vie Unavailable
42 105859 1 Tre vie $33.84
43 107982 1 Tubo dal 3 vie alia valvola non ritorno Unavailable
44 110750 1 Tubo dalla valvola al collettore $15.91
45 105862 1 Tubo dal 3 vie alia pompa del vuoto Superseded
46 100507 8 Fascetta Unavailable
47 - 1 Vite di chiusura sportello Unavailable
48 10730521 1 Rondella $2.56

* Quantity shown indicates the number of pieces used in the diagram.
