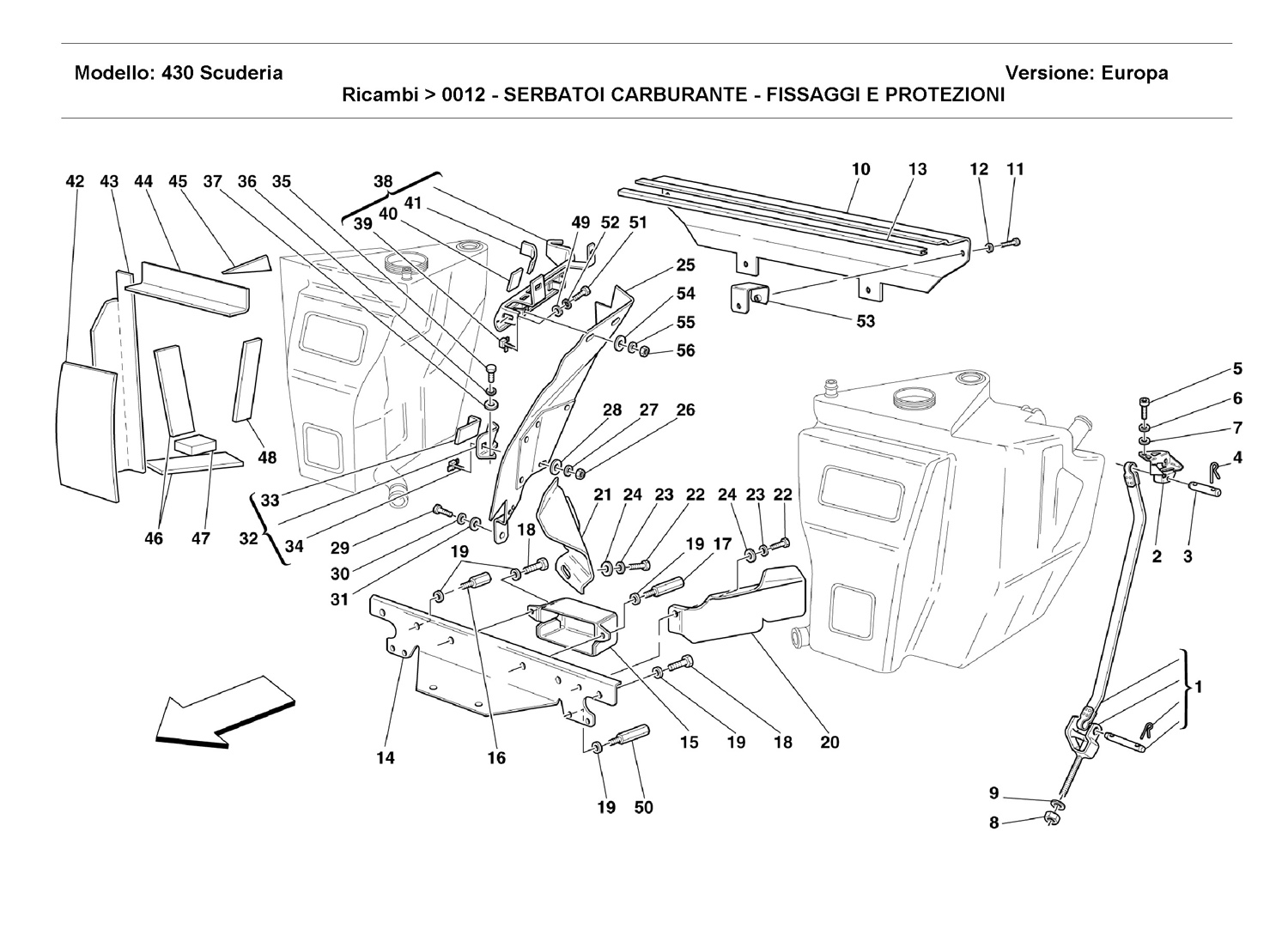

FUEL TANKS - FIXING AND PROTECTION

FUEL TANKS - FIXING AND PROTECTION

Location Part # Quantity* Description Price Add To Cart
1 180348 2 FUEL TANK FASTENER $82.11
2 174445 1 R.H. BRACKET $31.67
2 175768 1 L.H. BRACKET $11.97
3 103447 2 PIN $35.61
4 10796440 4 SPLIT PIN Unavailable
5 14305324 6 SCREW Unavailable
6 12601274 6 WASHER $0.90
7 10519424 6 WASHER Unavailable
8 104030 2 NUT $0.90
9 14496524 2 WASHER $0.90
10 238410 1 DISAREATOR ANTI-HEAT SHIELD $197.09
11 16285127 4 SCREW Superseded
12 12638178 4 WASHER Unavailable
13 190115 1 RUBBER GASKET $31.93
14 198222 1 PROTECTION PLATE $74.34
15 186045 1 FRAME $60.64
16 178772 3 STUD $10.19
17 182363 1 STUD $31.15
18 10902421 7 SCREW Superseded
19 13550221 10 WASHER Unavailable
20 224379 1 LOWER L.H. ANTI-HEAT SHIELD $314.28
21 224381 1 LOWER R.H. ANTI-HEAT SHIELD $314.28
22 10902424 4 SCREW Unavailable
23 12601274 4 WASHER $0.90
24 14499324 4 WASHER Superseded
25 224387 1 R.H. ANTI-HEAT SHIELD
-Not as spare part-
-Replaced by 243007-
$315.81
25 243007 1 R.H. ANTI-HEAT SHIELD $364.79
25 224386 1 L.H. ANTI-HEAT SHIELD
-Not as spare part-
-Replaced by 243006-
$315.81
25 243006 1 L.H. ANTI-HEAT SHIELD $364.79
26 15896214 2 NUT Unavailable
27 12601274 2 WASHER $0.90
28 12644424 2 WASHER $0.90
29 10902424 4 SCREW Unavailable
30 12601274 4 WASHER $0.90
31 14499324 4 WASHER Superseded
32 177775 1 LOWER BRACKET FOR R.H. TANK FIXING $96.02
32 177774 1 LOWER BRACKET FOR L.H. TANK FIXING $12.46
33 177773 1 R.H. RUBBER THICKNESS $2.35
33 177772 1 L.H. RUBBER THICKNESS $2.25
34 14664790 2 SCREW WITH CAGE Unavailable
35 10902424 4 SCREW Unavailable
36 12601274 4 WASHER $0.90
37 12647624 4 WASHER Unavailable
38 177770 1 BRACKET FOR R.H. TANK FIXING $155.34
38 177771 1 BRACKET FOR L.H. TANK FIXING $155.34
39 14664790 4 SCREW WITH CAGE Unavailable
40 177769 4 RUBBER THICKNESS Unavailable
41 177768 2 RUBBER THICKNESS Unavailable
42 177752 2 RUBBER THICKNESS $13.78
43 181191 1 R.H. RUBBER THICKNESS $12.16
43 181192 1 L.H. RUBBER THICKNESS $12.16
44 181377 2 RUBBER THICKNESS $5.54
45 177753 1 R.H. RUBBER THICKNESS $2.94
45 177763 1 L.H. RUBBER THICKNESS $2.94
46 177749 4 RUBBER THICKNESS $4.08
47 177748 2 RUBBER THICKNESS $2.84
48 159147 2 RUBBER THICKNESS $1.06
49 12647624 2 WASHER Unavailable
50 182363 1 STUD $31.15
51 10902424 2 SCREW Unavailable
52 12601274 2 WASHER $0.90
53 231370 1 R.H. BRACKET $14.37
53 231369 1 L.H. BRACKET $14.37
54 10519424 2 WASHER Unavailable
55 12644424 2 WASHER $0.90
56 102741 2 NUT $0.90

* Quantity shown indicates the number of pieces used in the diagram.
