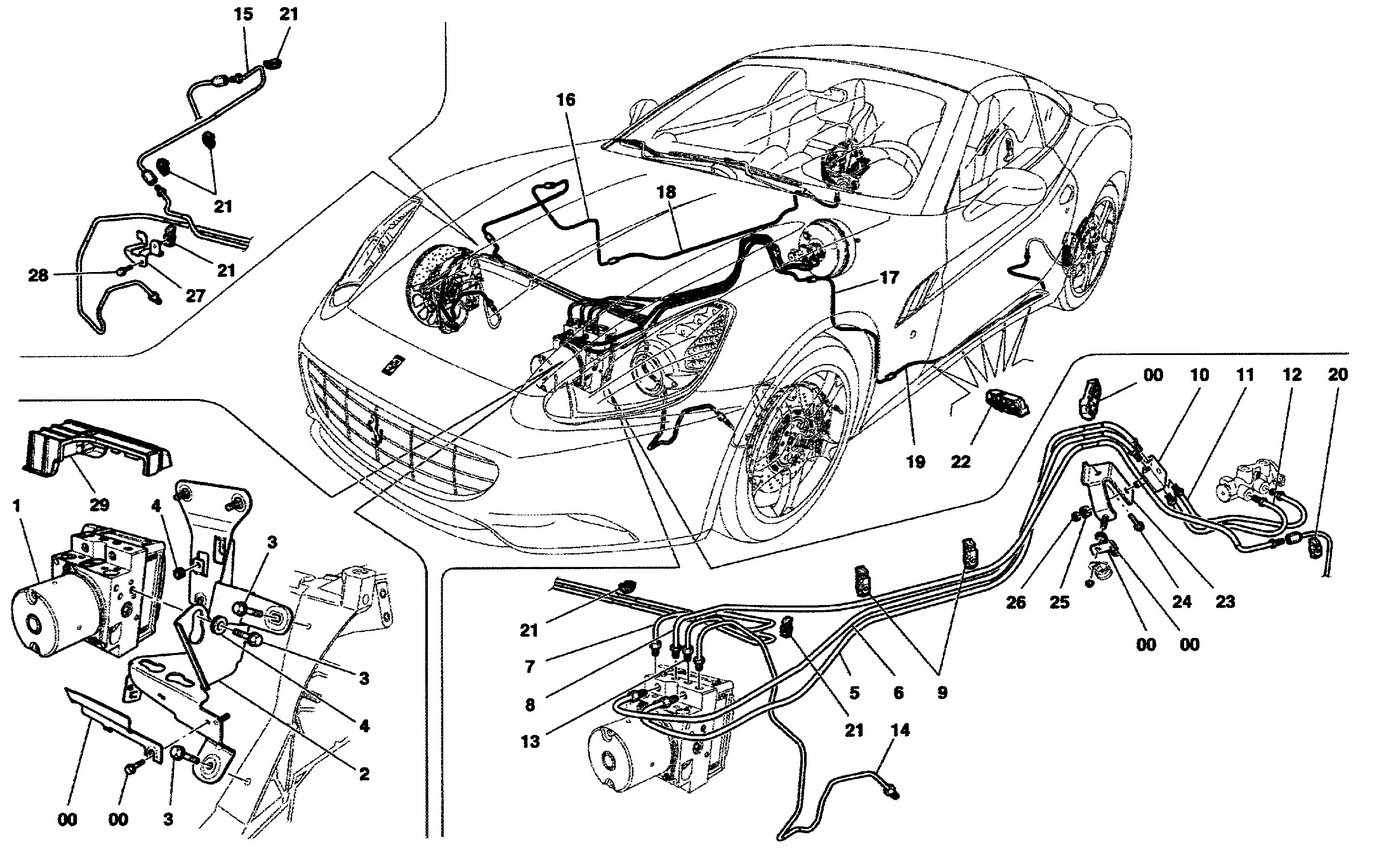

BRAKE SYSTEM -Not for GD-

BRAKE SYSTEM -Not for GD-

Location Part # Quantity* Description Price Add To Cart
1 226030 1 ABS/ASR Hydraulic Assembly Unavailable
2 243419 1 SUPPORT $149.43
3 16287224 3 SCREW Superseded
4 232869 3 PAD $38.33
5 246375 1 BRAKE PIPE FROM "R" TO FOUR-WAY UNION $38.53
6 246370 1 BRAKE PIPE FROM "F" TO FOUR-WAY UNION $39.52
7 244407 1 BRAKE PIPE FROM "RR" TO R.H. REAR JUNCTION $52.98
8 249620 1 BRAKE PIPE FROM "RL" TO L.H. REAR JUNCTION $52.98
9 234286 3 CLIP $1.93
10 244792 1 FOUR-WAY UNION $95.31
11 246372 1 BRAKE PIPE FROM UNION TO "MC1" $31.06
12 246377 1 BRAKE PIPE FROM UNION TO "MC2,, $35.87
13 244405 1 BRAKE PIPE FROM "FR" TO R.H. FRONT JUNCTION $74.56
14 242516 1 BRAKE PIPE FROM "FL" TO L.H. FRONT JUNCTION $53.37
15 244409 1 R.H. BRAKE PIPE FROM JUNCTION TO SHIELD PIPE $23.06
16 244453 1 BRAKE PIPE FROM SHIELD TO R.H. UNDERFLOOR PIPE $24.22
17 249622 1 L.H. BRAKE PIPE FROM JUNCTION TO SHIELD PIPE $40.90
18 244446 1 R.H. UNDERFLOOR BRAKE PIPE $64.78
19 241136 1 L.H. UNDERFLOOR BRAKE PIPE $73.57
20 234284 2 CLIP Unavailable
21 234285 6 CLIP Unavailable
22 241118 12 CLIP $1.62
23 246383 1 FOUR-WAY UNION SUPPORT BRACKET Unavailable
24 16285127 1 SCREW Superseded
25 232869 1 PAD $38.33
26 14058519 1 NUT Unavailable
27 244424 1 BRAKES PIPES FIXING BRACKET $14.86
28 16287224 3 SCREW Superseded
29 248971 1 ECU COVER $14.68

* Quantity shown indicates the number of pieces used in the diagram.
