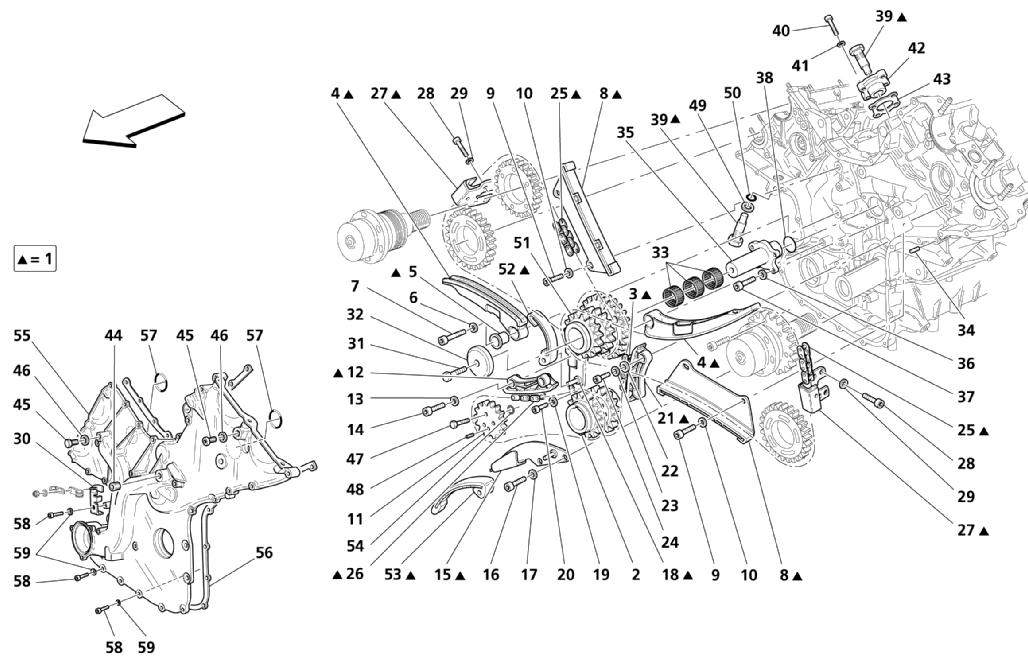

TIMING

TIMING

Location Part # Quantity* Description Price Add To Cart
- 0 -M 6X30- Unavailable
1 196902 1 TIMING CONTROL ASSEMBLY $1,237.49
2 186854 1 ENGINE SHAFT TOOTHED WHEEL $145.94
3 175286 1 TRANSMISSION CHAIN $44.94
4 186184 2 MOBILE GUIDE SHOE $150.00
5 175303 2 BUSHING $34.19
6 10569373 2 WASHER Unavailable
7 14306424 2 SCREW Unavailable
8 186185 2 FIXED TENSION $58.83
9 14306224 4 SCREW Unavailable
10 11193874 4 WASHER $0.90
11 189564 1 PUMP CONTROM TOOTHED WHEEL $487.83
12 186186 1 FIXED TENSION $28.36
13 11197774 2 WASHER $0.90
14 14305424 2 SCREW Superseded
15 185724 1 GUIDE SHOE SUPPORT $27.51
16 14305724 2 SCREW $0.90
17 11197774 2 WASHER $0.90
18 186159 1 GUIDE SHOE SUPPORT $30.08
19 11197774 2 WASHER $0.90
20 14305724 2 SCREW $0.90
21 186181 1 FIXED TENSION Superseded
22 12647624 2 WASHER Unavailable
23 11197774 2 WASHER $0.90
24 14432224 2 SCREW Superseded
25 193616 2 TIMING CONTROL CHAIN $142.91
26 175314 1 CHAIN $46.83
27 189569 2 UPPER FIXED TENSION $35.30
28 14305934 8 SCREW $1.87
29 11197774 8 WASHER $0.90
30 198471 1 BRACKET Unavailable
31 16043124 1 SCREW $0.90
32 194262 1 SHOULDER $36.30
33 175282 3 ROLLER CAGE $10.90
34 175611 2 CENTERING DOWEL $1.97
35 194261 1 SUPPORT $193.44
36 11181574 4 WASHER Unavailable
37 14304224 4 SCREW Unavailable
38 104212 1 O.R. GASKET $0.90
39 180316 2 HYDRAULIC TIGHTENER $113.11
40 14432224 4 SCREW Superseded
41 11197774 4 WASHER $0.90
42 190060 1 BUSHING FOR TIGHTENER $47.42
43 185854 1 GASKET -Supplied also in the cylinder heads gasket revision kit (cod. 980020003)- Superseded
44 14324940 1 THREADED PLUG $2.76
45 187718 2 BLEEDER PLUG $6.29
46 10284460 2 GASKET $0.90
47 189563 3 SCREW $19.51
48 189779 1 DOWEL $2.31
49 190171 1 SPACER $7.65
50 192069 1 O.R. GASKET $0.90
51 193565 1 TRANSMISSION TOOTHED WHEEL $203.24
52 196683 1 CHAIN TENSIONER $45.03
53 185725 1 CHAIN TENSIONER $88.49
54 186272 1 O.R. GASKET $0.90
55 221366 1 FRONT COVER $522.83
56 193656 1 FRONT COVER GASKET -Supplied also in the cylinder heads gasket revision kit (cod. 980020003)- Superseded
57 183010 2 O.R. GASKET -Supplied also in the cylinder heads gasket revision kit (cod. 980020003)- $1.77
58 14432224 3 SCREW -M 6X22- Superseded
58 14433124 12 SCREW -M 6X18- Unavailable
58 14303924 1 SCREW -M 6X70- Unavailable
58 14306024 2 SCREW -M 6X50- Superseded
58 14305924 1 SCREW -M 6X45- Superseded
58 14305524 3 SCREW Unavailable
58 14305624 2 SCREW -M 6X35- Unavailable
59 11197774 32 WASHER $0.90

* Quantity shown indicates the number of pieces used in the diagram.
