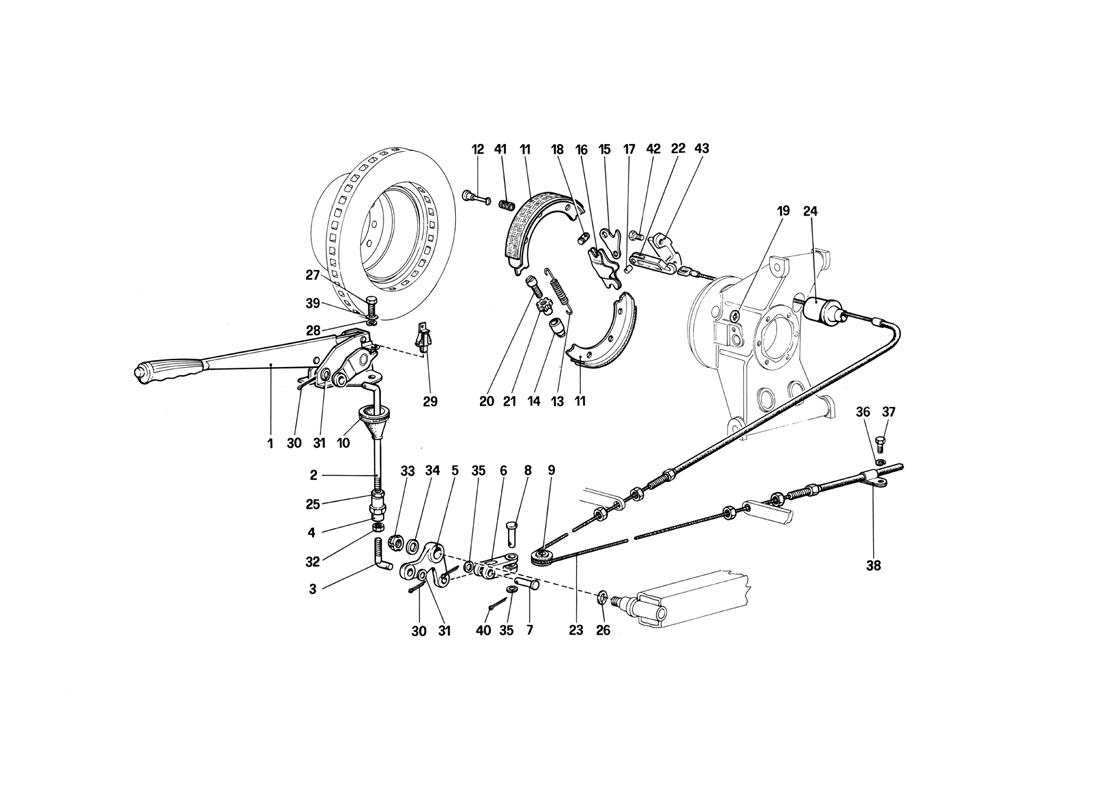

HAND - BRAKE CONTROL

HAND - BRAKE CONTROL

Location Part # Quantity* Description Price Add To Cart
1 110071 1 Hand brake control lever $531.34
2 105291 1 Upper tie rod $22.80
3 101190 1 Lower tie rod $41.49
4 101192 1 Adjuster for tie rods $63.34
5 101193 1 Lever $349.44
6 101194 1 Fork $247.03
7 101195 1 Pin for fork $42.41
8 101196 1 Pin for fork $63.88
9 101197 1 Sheave $52.11
10 101187 1 Bellows $50.81
11 101270 5 Brake shoe Superseded
12 101275 4 Pin for spring $25.31
13 101276 4 Return spring for brake shoes $48.31
14 101279 2 Screw seat $122.51
15 101280 2 Inner control lever $88.49
16 101281 2 Outer control lever $115.69
17 101282 2 Pin $17.03
18 101283 2 Pin for joint $25.84
19 101284 4 Plate for spring $4.99
20 101285 2 Threaded pin $76.82
21 101286 2 Nut for screw $73.38
22 127291 2 Control fork for inner lever $240.76
23 127185 1 Brake control cable $99.49
24 105735 2 Cover for tube Superseded
25 16012911 1 Nut (LH. thread) Unavailable
26 100853 1 Washer $18.55
27 16043221 3 Bolt Unavailable
28 10516677 3 Washer Superseded
29 105949 1 Switch for warning light $39.18
30 10734301 2 Split pin Unavailable
31 12625221 2 Washer Superseded
32 16102311 1 Nut Superseded
33 100865 1 Ring nut $17.09
34 10730921 1 Washer Unavailable
35 10519601 2 Shim Superseded
36 12601271 2 Washer Superseded
37 101205 2 Bolt Unavailable
38 103529 2 Strap for sheaf $4.93
39 10519621 3 Washer $0.90
40 10734201 2 Split pin Unavailable
41 101277 4 Spring $4.12
42 106242 4 Screw $6.01
43 106243 2 Small block Unavailable

* Quantity shown indicates the number of pieces used in the diagram.
